03 - Armoires de soutirage Armoire de soutirage SCMAC ALU compartiment CIBE

Objet

Le poste de soutirage SCMAC est conçu et équipé d'un coffret CIBE indépendant permettant le branchement du réseau 230Vac. Seul le distributeur d'énergie aura accès à ce coffret.

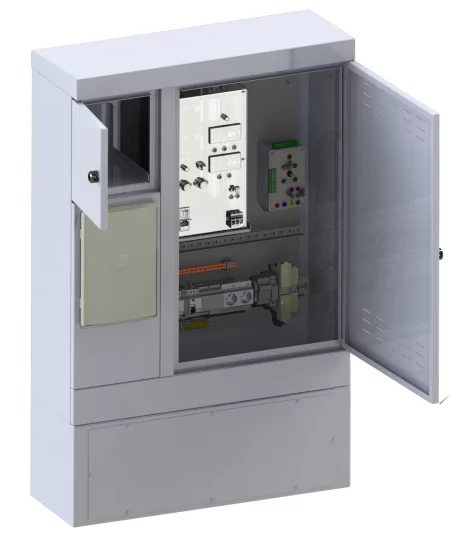

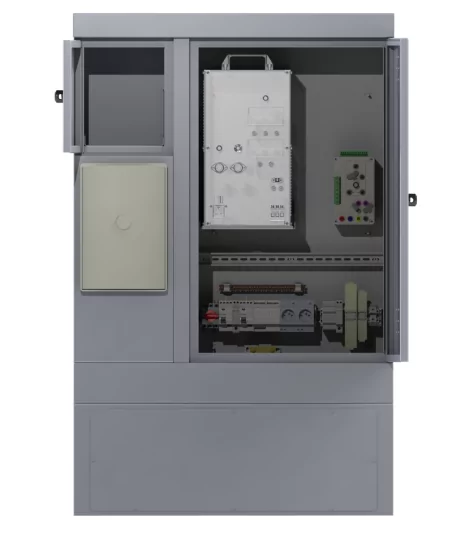

Le poste de soutirage SCMAC est placé dans une armoire métallique en aluminium de couleur RAL7035. Pour une autre couleur préciser à la commande.

Option kéraunique disponible pour un optimum de protection anti foudre. L'option kéraunique est compatible uniquement avec les armoires aluminium.

Ajouter au devis

Description

Caractéristiques

Coffret distributeur d'énergie

Tension d'alimentation : 230Vac-50Hz
Sectionnement : Coupe-circuit à fusible
Protection : Disjoncteur magnétothermique 10A-C

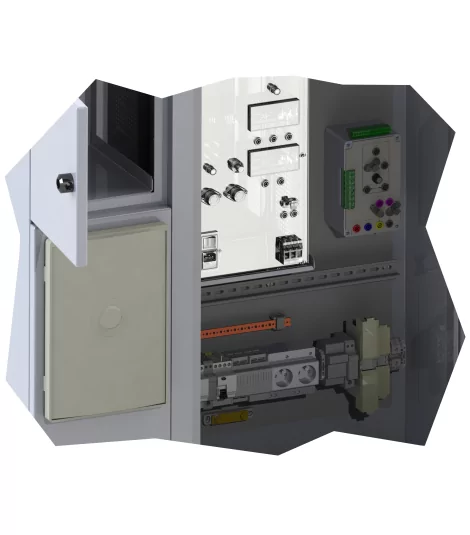

Equipement client

Tension d'alimentation : 230Vac-50Hz
Parafoudre réseau : Un=255V - Imax=40kA - Up=1.5kV.
Protection des prises de courant : 25A-30mA.
Limiteur de courant d'appel.
Parafoudre au secondaire : Un=100Vdc - Imax=40kA - Up<0.6kV.
Boîtier de mesure pour lectures des informations et connexion à la télémesure. Version à préciser :

BM 100mA/500mA/1A

BM 2A/5A/10A

BM 1A/10A/20A
Emplacement d'accueil de la télémesure (à préciser lors de la commande).
