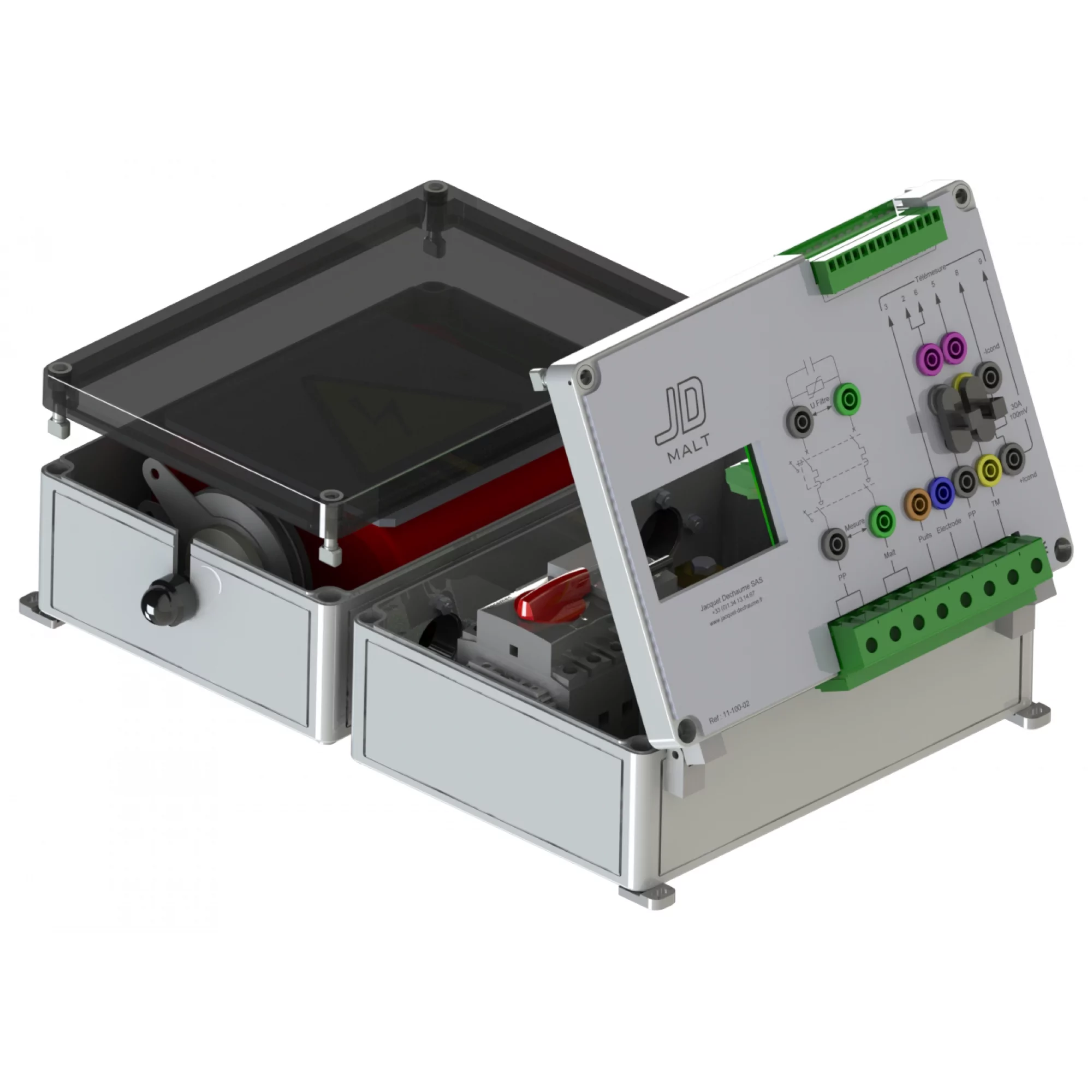

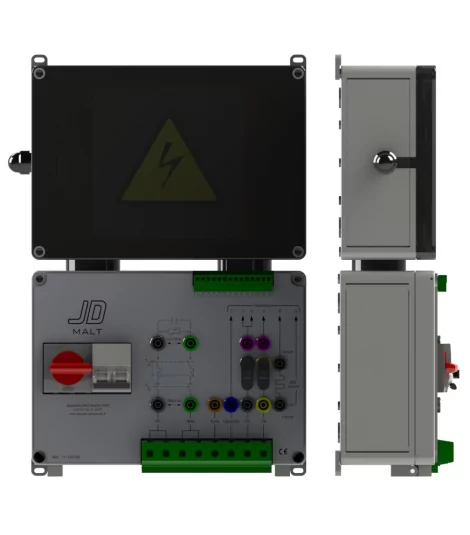

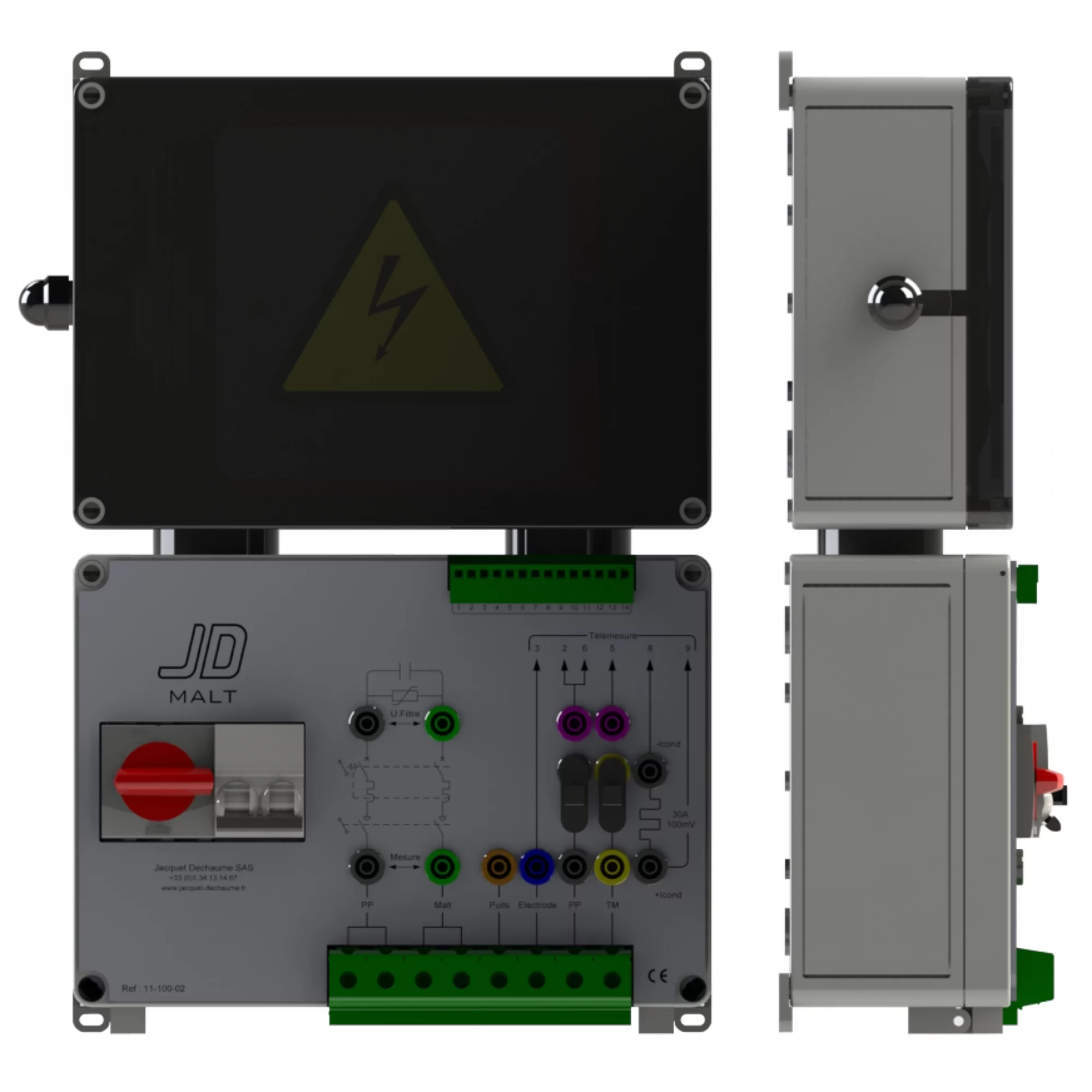

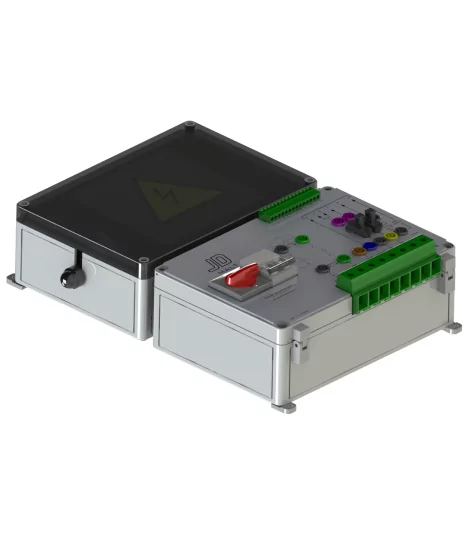

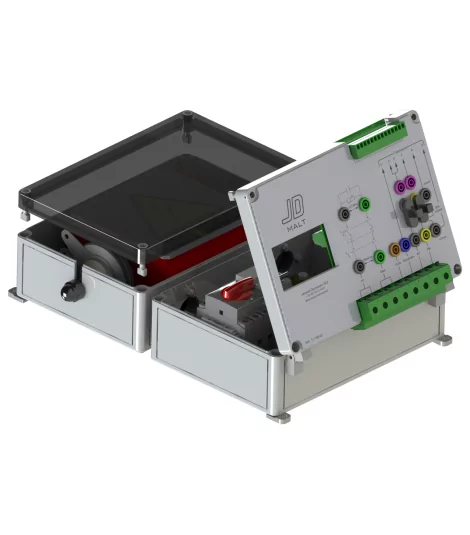

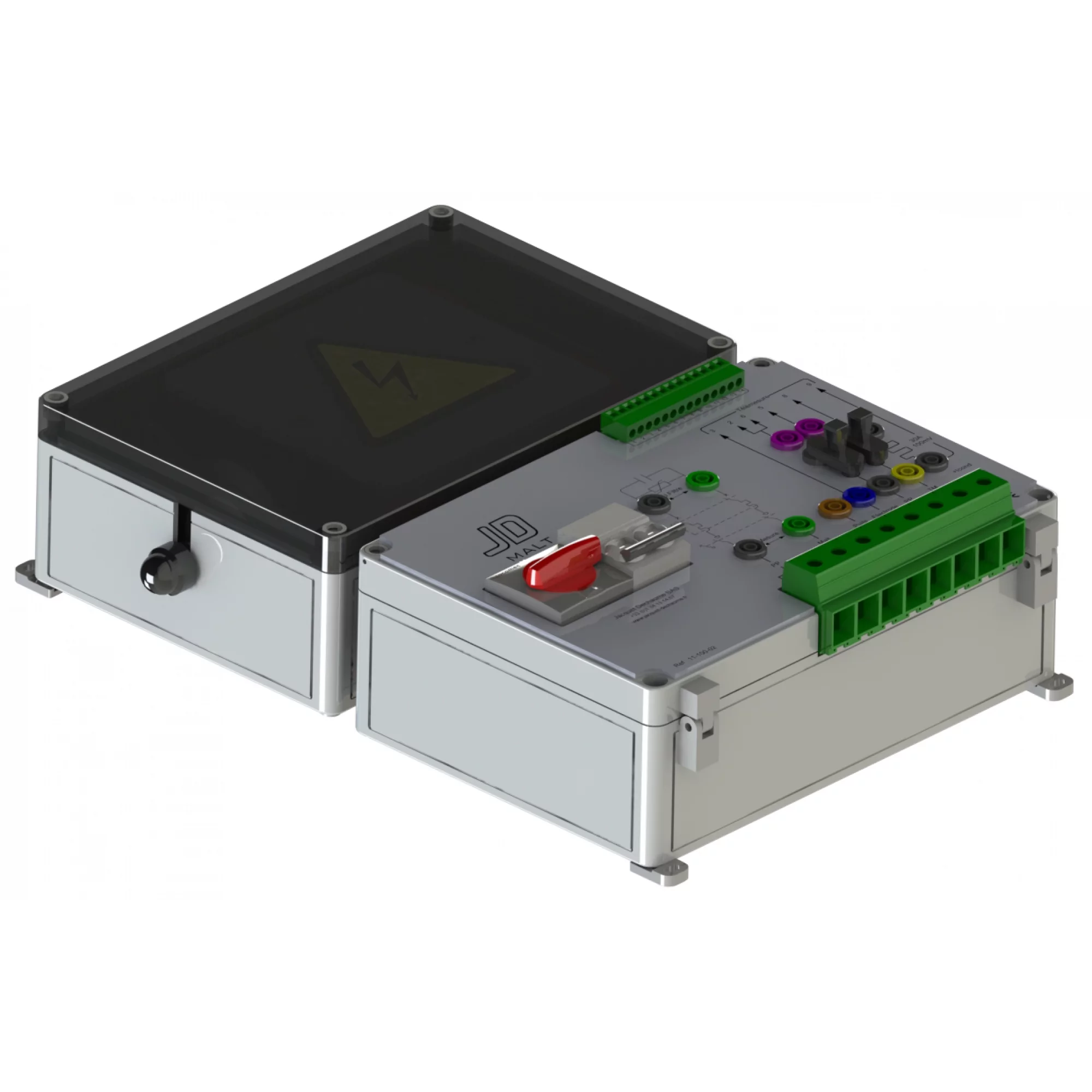

11 - Erdung - AC-Filter - Zusammenschaltung MALT-Erdungskasten
Objekt
Der MALT-Erdungskasten ermöglicht die Ableitung von Wechselströmen, die durch die Strukturen fließen, zur Erde – ohne dabei den kathodischen Schutz zu beeinträchtigen. Der kompakte Kasten bewahrt alle Eigenschaften der MALT-Anschlussplatine.
Einbau in Verteilerschränken BC160 / BC200.
Option: MALT-Shunt 10 A – 100 mV mit Adapter zur Messung von Kleinströmen.
Beschreibung
Technische Merkmale des MALT-Erdungskastens :
-
AC-Filter: 2 × 100.000 µF
-
Zulässiger Strom im Leistungskreis: 60 V – max. 32 A
-
Schutz des Filters über 32 A Leitungsschutzschalter, Charakteristik C
-
Messung über CEI61010-Buchsen (Ø 4 mm)
-
Anschlussquerschnitt Leistungsklemmen: 2,5 mm² bis 35 mm²
-
Anschlussquerschnitt für 14-Punkt-Telemetrie: 2,5 mm²
-
Träger aus isolierendem PVC
